Jeu casse-tête

Description du projet

Il s'agit d'un jeu de casse tête, où l'objectif est de trouver un code à quatre chiffres à l'aide de branchement.

Principe de fonctionnement

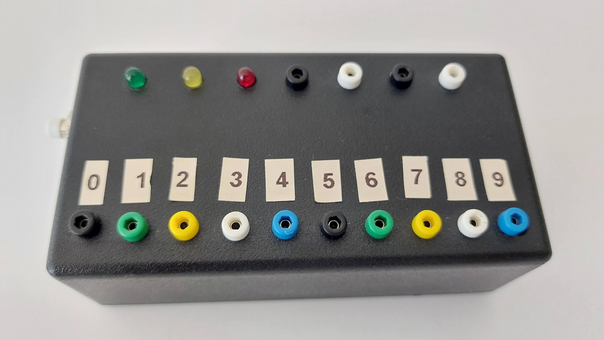

Le casse tête est divisé en 3 parties :

• En haut à gauche des LED d'indication de l'état
• En haut à droite la position
• En bas les chiffres à affecter à la bonne position

Une fois les fils branchés, il faut appuyer sur le bouton pour vérifier le code. Pour chaque position :

• La led verte clignotte si le chiffre est correct et à la bonne position
• La led orange clignotte si le chiffre est correct, mais à la mauvaise position
• La led rouge clignotte si le chiffre n'est pas correct

L'opération est renouvellée pour chaque position, les leds clignottent donc au total 4 fois.

Aspect technique

Chaque position est relié à une entrée analogique de l'arduino. Une fois connectée à un chiffre, le courant passe par un certain nombre de résistances (de 1 à 10 résistances) ce qui provoque une chute de tension. La valeur de la tension obtenue par l'entrée analogique de l'arduino permet de déterminer le nombre de résistances traversé et donc le chiffre connecté à la position.

Matériel utilisé

• Un boîtier de récup'
• Des fiches bananes femelles (x14)
• Des fiches bananes mâles (x8)
• Des résistances
• Des leds
• Un bouton
• Un arduino Nano
• Un interrupteur

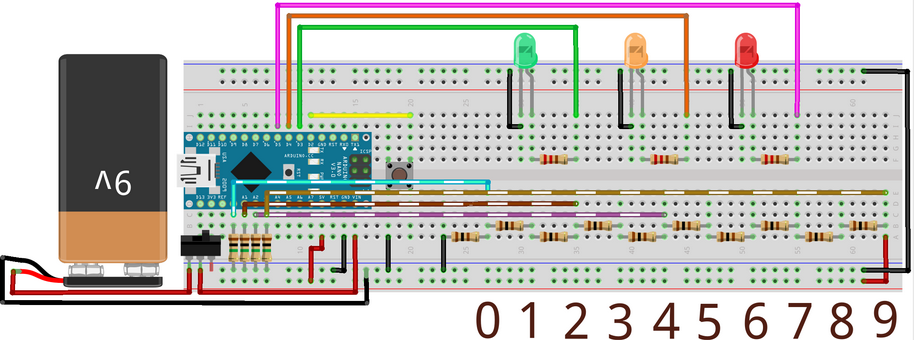

Prototypage

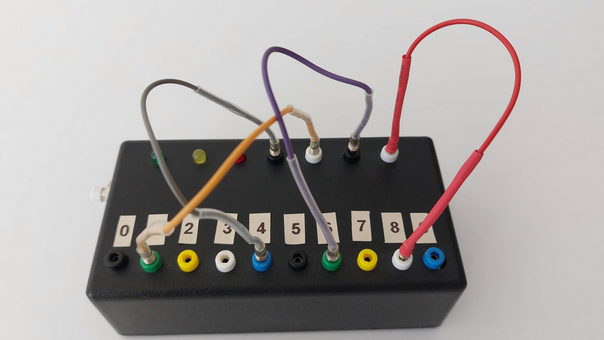

Les fils en pointillés blanc/couleur représentent la connexion entre les positions et les chiffres. Dans cet exemple, le code renseigné est 0249

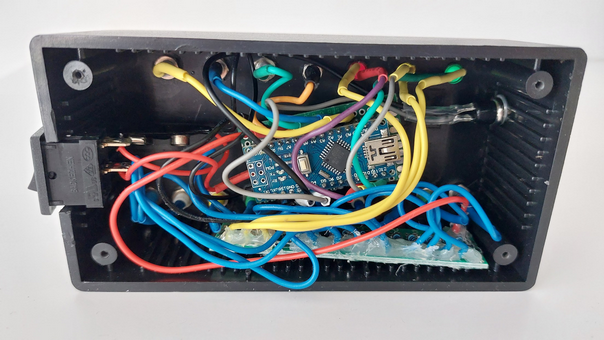

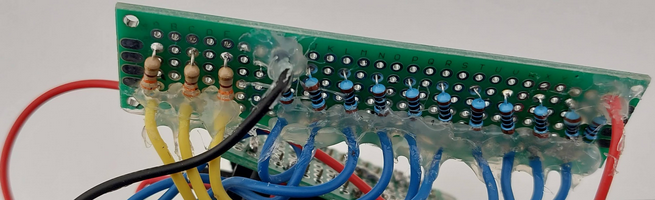

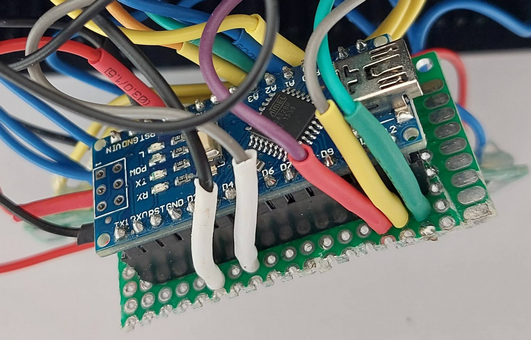

Installation dans le boîtier
